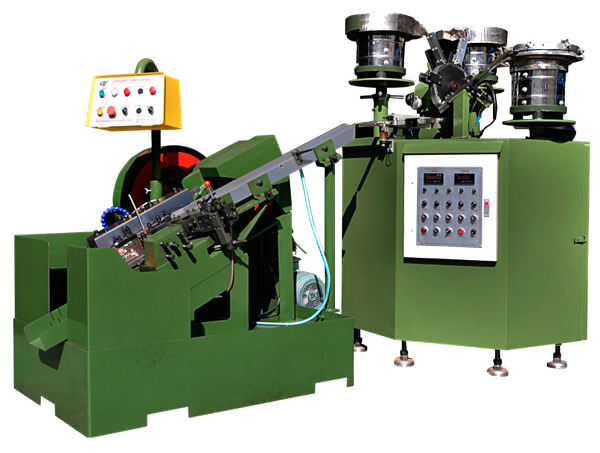

搓丝机参数
搓丝机结构特点:
1、强制给油,取代旧有的油钟给油润滑,可避免因人为疏忽造成主滑台毁损,透过精密的过滤系统,润滑油可有效地循环再利用,可降低生产成本,更可提高机械的使用年限。
2、送料结构,以精密的机构取代凸轮,可有效避免生产过程中造成的凸轮磨损。
3、轨道压料块,可以加强送料的稳定性,提高产品质量,避免螺丝浮头。
4、无头螺丝送料,透过无头螺丝送料机构,可以解决生产无头螺丝的瓶颈,提高机械的附加值。

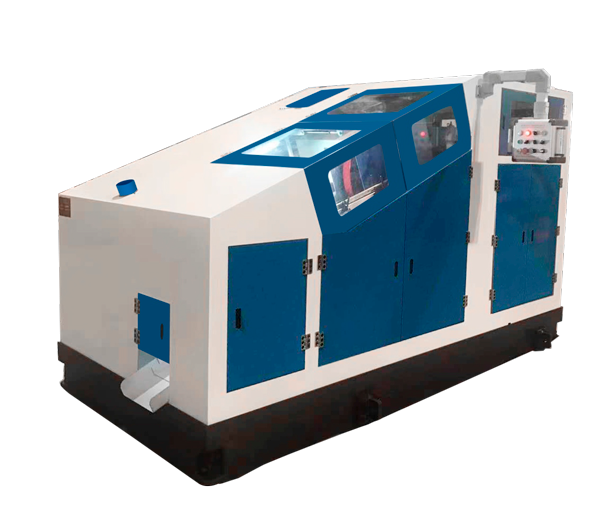

高速环保全自动搓丝机参数
序号 | 机型 | 可制螺丝外径(mm) | 可制螺丝长度(mm) | 可制螺丝牙长(mm) | 牙板规格(mm) | 功率(kw) | 产量(pcs/min) | 机台重量(kg) | 机台尺寸(mm)L*W*H |
1 | CY05Z | 3-5 | 50/75 | 50 | 76/89/25 | 2.2 | 90-120 | 1000 | 1600*1300*1650 |
2 | CY06Z | 3-6 | 50/75 | 75 | 90/105/25 | 4 | 160-185 | 1,500 | 1800*1500*1700 |
3 | CY08Z | 4-8 | 100 | 75 | 108/127/25 | 5.5 | 145-165 | 1900 | 2000*1600*1700 |
4 | CY10Z | 6-10 | 150/200/300 | 100 | 150/165/25 | 11 | 85-120 | 3670 | 2896*1216*2180 |
5 | CY12Z | 8-12 | 150/200/300 | 100 | 190/215/35 | 15 | 65-85 | 5600 | 3265*1524*2345 |
6 | CY16Z | 12-16 | 150/200/300 | 100 | 230/265/38 | 22 | 45-60 | 6700 | 3500*1900*2200 |
7 | CY20Z | 14-20 | 200/300 | 150 | 290/330/50 | 37 | 40-50 | 14000 | 2200*4700*2200 |
8 | CY24Z | 16-24 | 200/300 | 150 | 380/420/50 | 45 | 35-45 | 18300 | 5100*2320*2600 |
9 | CY30Z | 20-30 | 250/300 | 150 | 450/500/50 | 55 | 20-30 | 22330 | 5600*2500*2850 |
10 | CY02X | 1-3 | 25 | 20 | 51/64/19 | 1.5 | 275-325 | 830 | 1150*1000*1680 |
11 | CY05X | 2-5 | 40 | 32 | 76/89/25 | 2.2 | 230-280 | 1040 | 1560*1180*1790 |
12 | CY06XN | 3-6 | 75 | 75 | 90/105/25 | 5.5 | 280-400 | 2800 | 2150*1250*2000 |
13 | CY06X | 3-6 | 50/75 | 50 | 90/105/25 | 4 | 170-200 | 1900 | 2140*1180*2100 |
14 | CY06XT | 3-6 | 75 | 75 | 90/105/25 | 4 | 170-200 | 1,900 | 1900*1500*1600 |
15 | CY08X | 4-8 | 75 | 50 | 108/127/25 | 5.5 | 180-200 | 2215 | 2410*1180*2100 |
16 | CY10X | 6-10 | 100/150 | 65 | 150/165/25 | 15 | 130-160 | 4530 | 3800*1800*1970 |
17 | CY12X | 8-12 | 100/150 | 75 | 190/215/35 | 22 | 110-140 | 5300 | 3300*1530*1982 |
18 | CY16X | 12-18 | 150 | 80 | 230/265/38 | 30 | 75-120 | 7600 | 3720*1800*2620 |
19 | CY20X | 14-20 | 150 | 80 | 290/330/50 | 37.5 | 73-85 | 14000 | 3024*1824*2300 |
备注:
1、以上技术参数为生产机牙及碳钢1022以下产品的基准,需生产不锈钢或特殊高强度产品,建议加大设备或与本公司业务对接。
2、本公司随时进行研究和改进工作,因此保有随时更改设计、规格尺寸及结构的权利,如有修改恕不另行通知。
